Edificio de Transferencia del Conocimiento y Servicios Generales del Campus de Linares
2014-2015
Datos
Adecuación de Espacios y Equipamiento Técnico de la Centralización de Producción Energética del Campus Científico Tecnológico de Linares
Año: 2014-2015
Promotor: Fundación Campus Científico Tecnológico de Linares
Situación: Linares, Jaén
Arquitecto Director de obra: Antonio Cayuelas Porras
Arquitecto Coordinador: Daniel Cano Expósito
Ingeniería Instalaciones: Joaquín Guerra Macho
Equipo redactor de proyecto: Antonio Cayuelas Porras, Joaquín Guerra Macho, Daniel Cano Expósito
Seguridad y salud: Miguel Ángel Molina Cuberos, arquitecto técnico
Contratista: Solar Jiennense
Año: 2014-2015
Promotor: Fundación Campus Científico Tecnológico de Linares
Situación: Linares, Jaén
Arquitecto Director de obra: Antonio Cayuelas Porras
Arquitecto Coordinador: Daniel Cano Expósito
Ingeniería Instalaciones: Joaquín Guerra Macho
Equipo redactor de proyecto: Antonio Cayuelas Porras, Joaquín Guerra Macho, Daniel Cano Expósito
Seguridad y salud: Miguel Ángel Molina Cuberos, arquitecto técnico
Contratista: Solar Jiennense
Concepto
La centralización de la producción energética del Campus Científico Tecnológico de Linares se sitúa en el zócalo construido del Edificio de Transferencia del Conocimiento y Servicios Generales del Campus Científico Tecnológico de Linares, situado en el extremo Este de la urbanización del mismo, en los espacios habilitados para tal efecto en el cuerpo Sur del edificio entre las cotas 386.66 y 390.16.

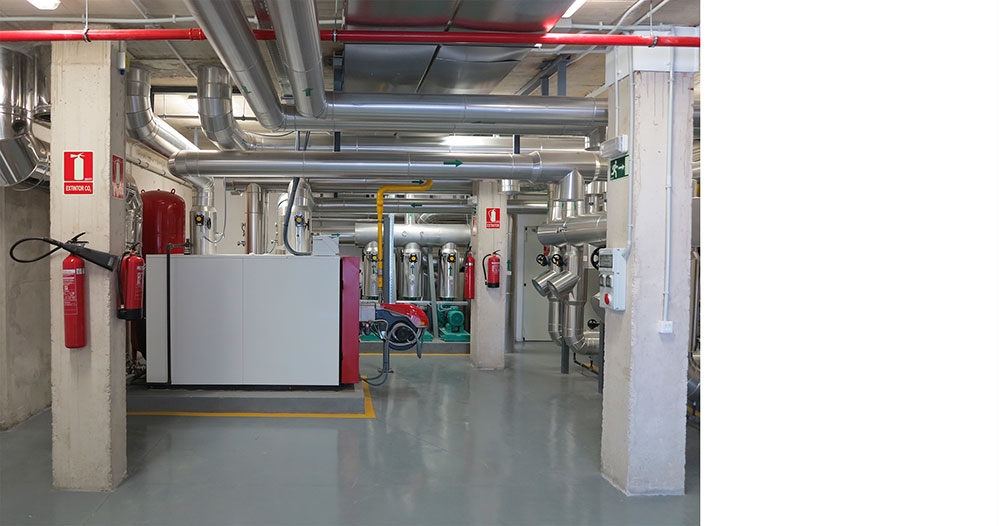

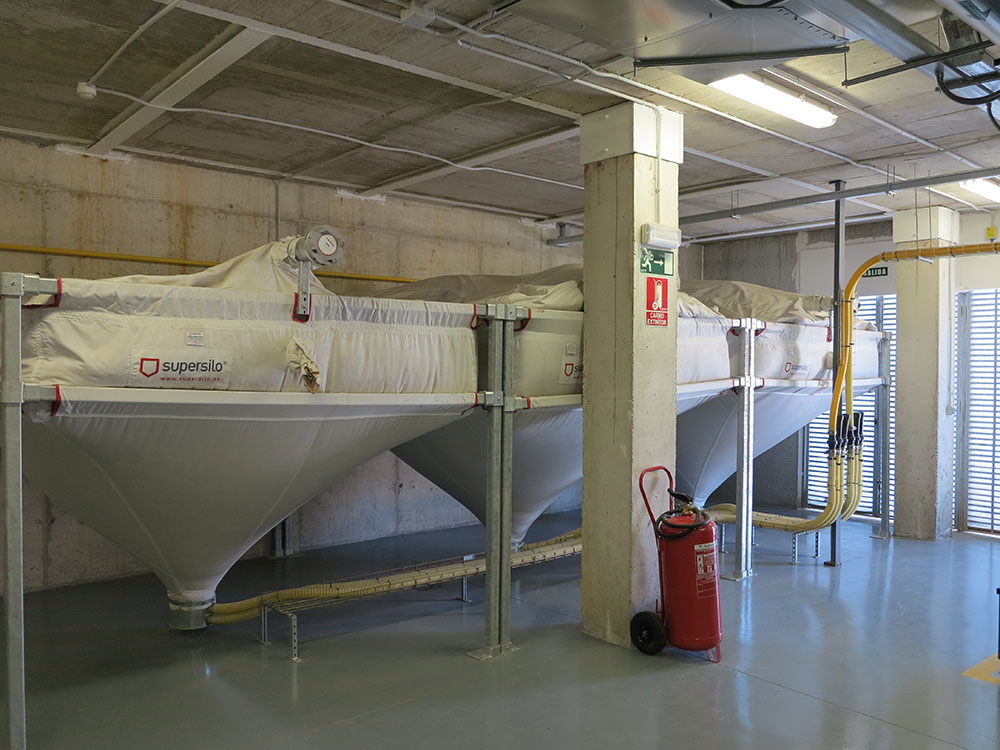

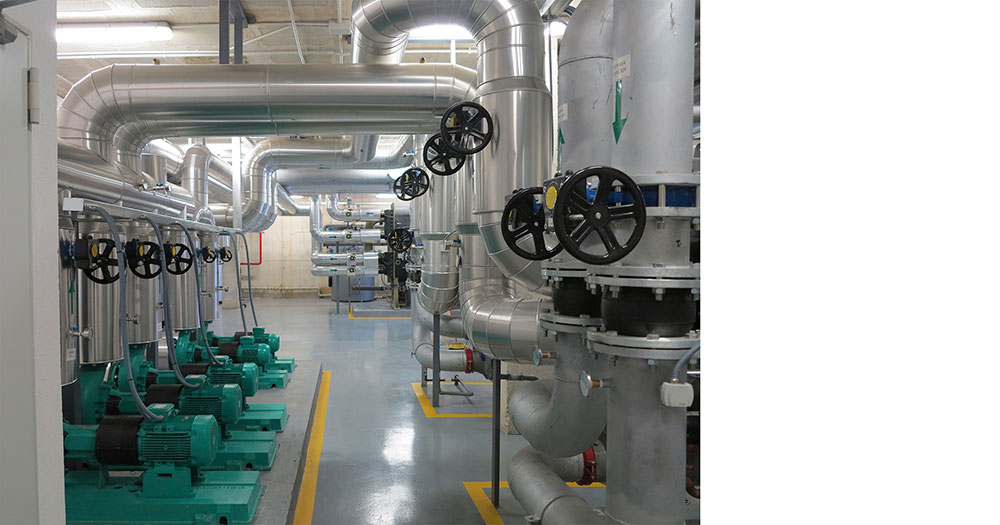

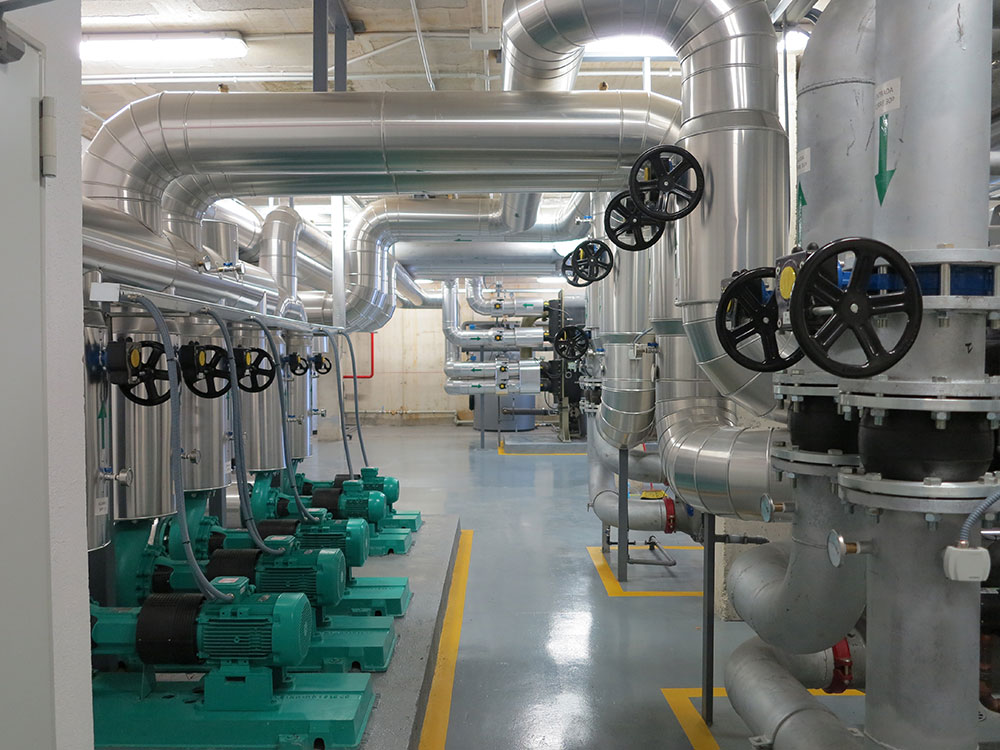

La distribución de espacios es muy sencilla, y responde a las necesidades de registro, mantenimiento y disposición de cada uno de los equipos, así como las necesidades de seguridad y evacuación. En la cota inferior (386.66) se dispone la sala de calderas, que contiene las calderas gas, de biomasa, el grupo electrógeno y los silos de biomasa necesarios; así mismo se encuentran los espacios reservados para los cuadros generales de B.T., celdas de M.T. y para los transformadores. En la planta superior (390.16) se sitúan las bombas, enfriadoras, equipo de absorción y depósitos de acumulación de agua. En el extremo Sur-Este de los espacios de centralización, se dispone una escalera de registro de bajada a la galería de instalaciones subterránea, que conecta la cubierta de la centralización (cota 390.00) con la galería.
Todas las estancias y equipos tienen ventilación natural por fachada, y poseen una dimensión de huecos que permitirá la sustitución de equipos en el futuro, ya que para facilitar estas tareas se ha previsto que las carpinterías de lamas existentes puedan desmontarse con su bastidor completo para facilitar la completa accesibilidad de los equipos.

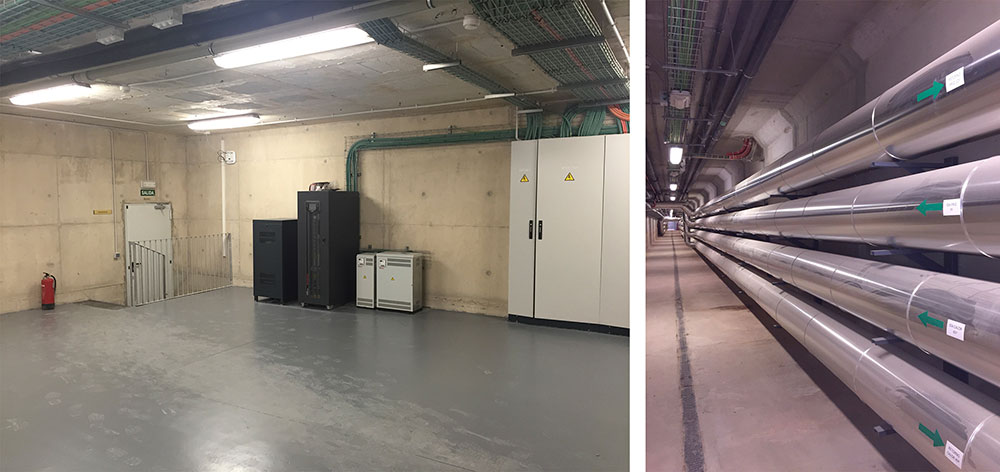

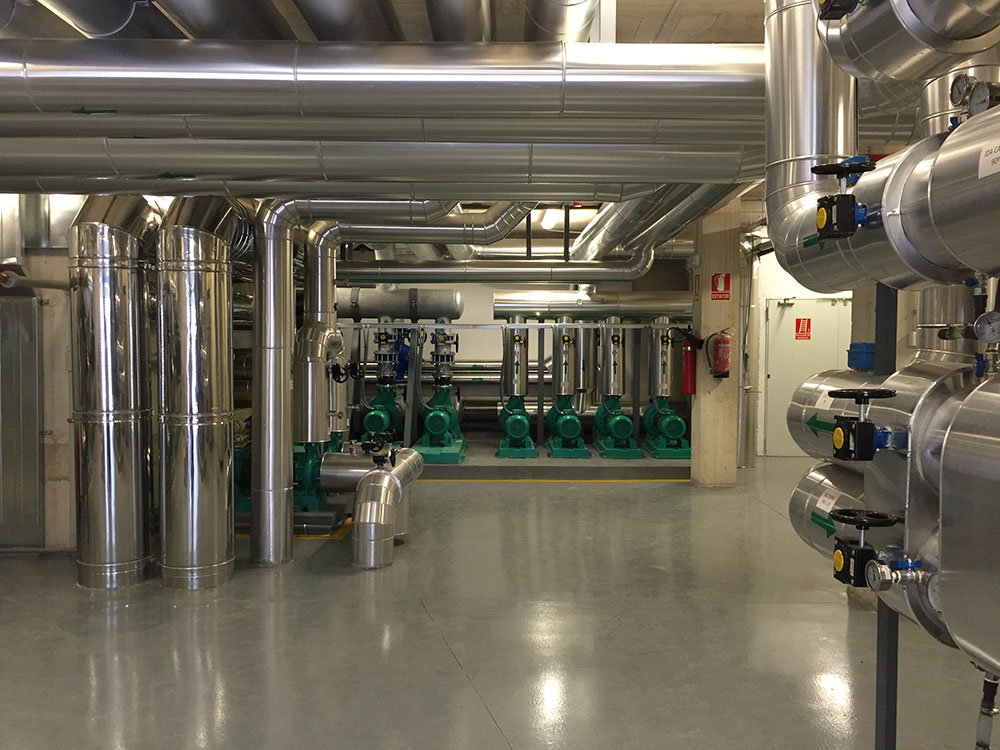

Todos los edificios existentes en el Campus Científico Tecnológico se abastecen desde el punto de vista de las instalaciones (climatización, fontanería, fontanería contra incendios, electricidad en media y baja tensión, telecomunicaciones, etc.) a través de la galería de instalaciones subterránea que atraviesa el Campus de Este a Oeste y que es abastecida por la centralización de producción energética descrita.
Desde un punto de vista más técnico, la dotación de instalación centralizada de producción y distribución de agua fría y caliente del Campus se ha diseñado con una muy elevada eficiencia, que permite a dicho Campus a tener una clasificación energética global tipo B.

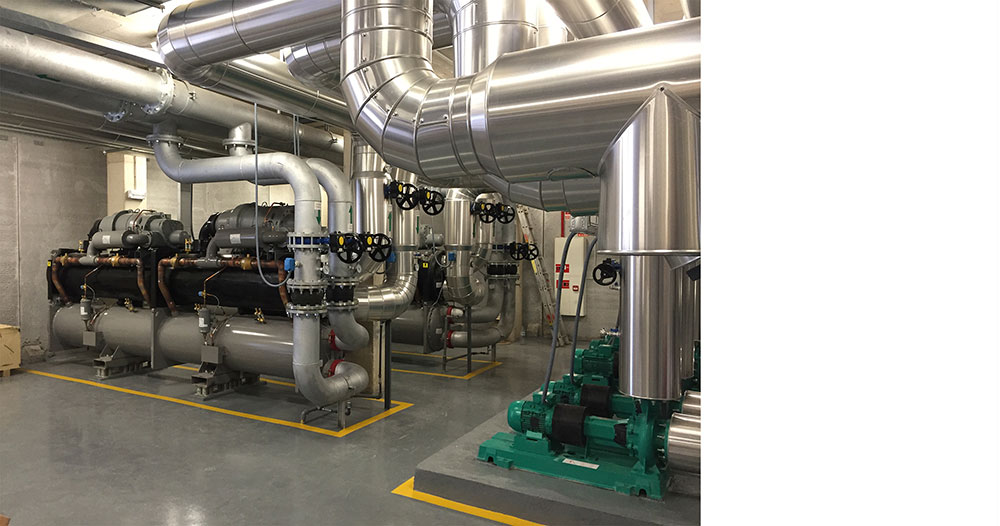

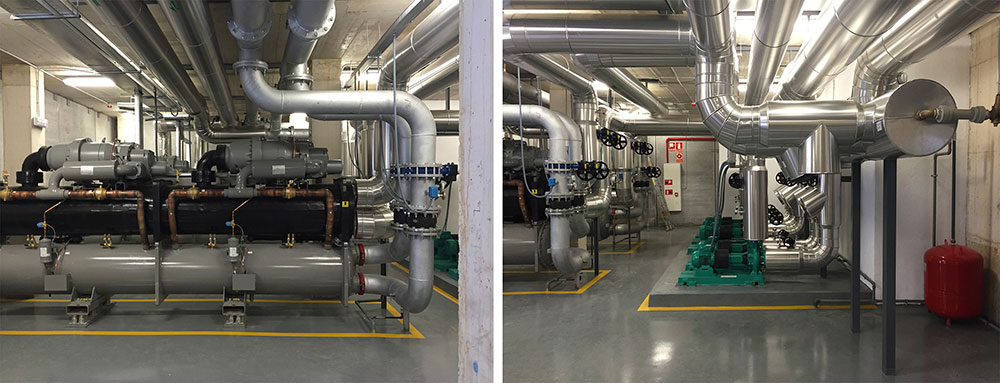

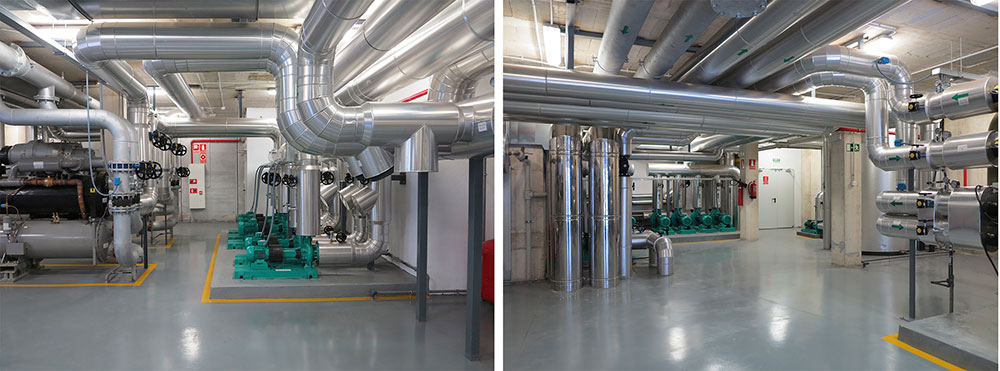

La centralización se ha dimensionado para distribuir un total de 3.000 kW frigoríficos y 2.500 kW térmicos en forma de agua fría a 7/12 C y agua caliente a 45/40 C. En esta primera fase, se equipa la central mediante dos plantas enfriadoras con compresor de tornillo de 1000 kW de potencia frigorífica unitaria, una de ellas recuperadora, así como de una caldera de gas natural de 1000 kW.

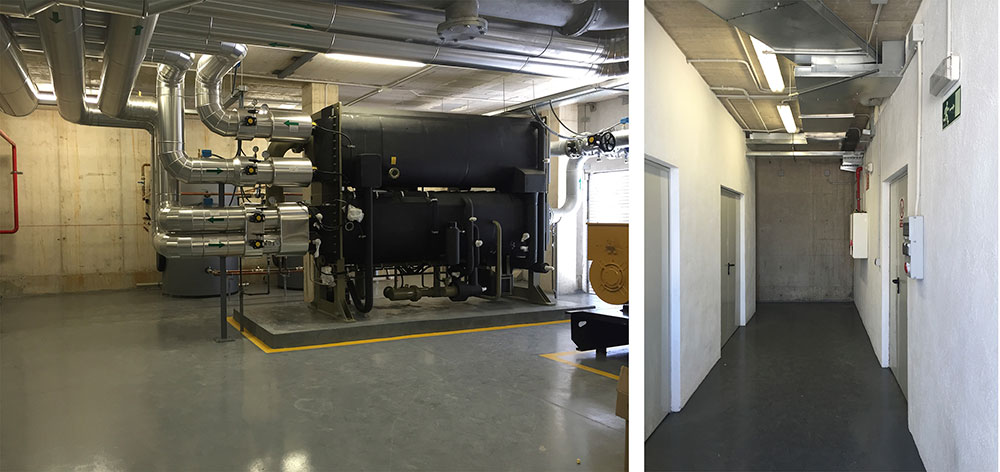

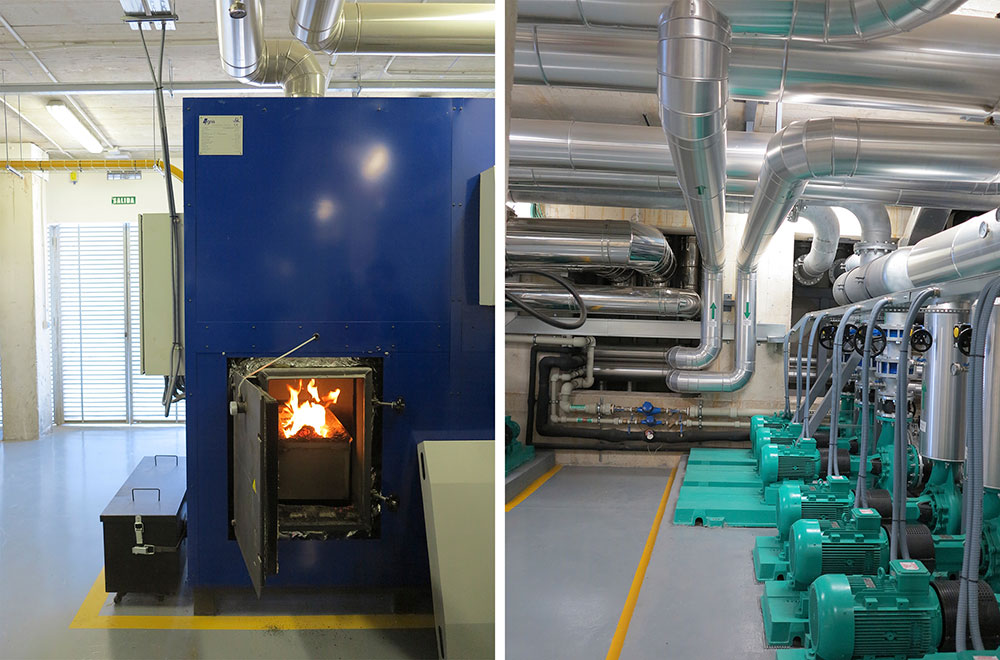

Se ha dotado a dicha central de una caldera de biomasa de 350 kW, y un equipo de absorción de 500 kW, lo que permite producir tanto frío como calor con electricidad, gas natural o biomasa,

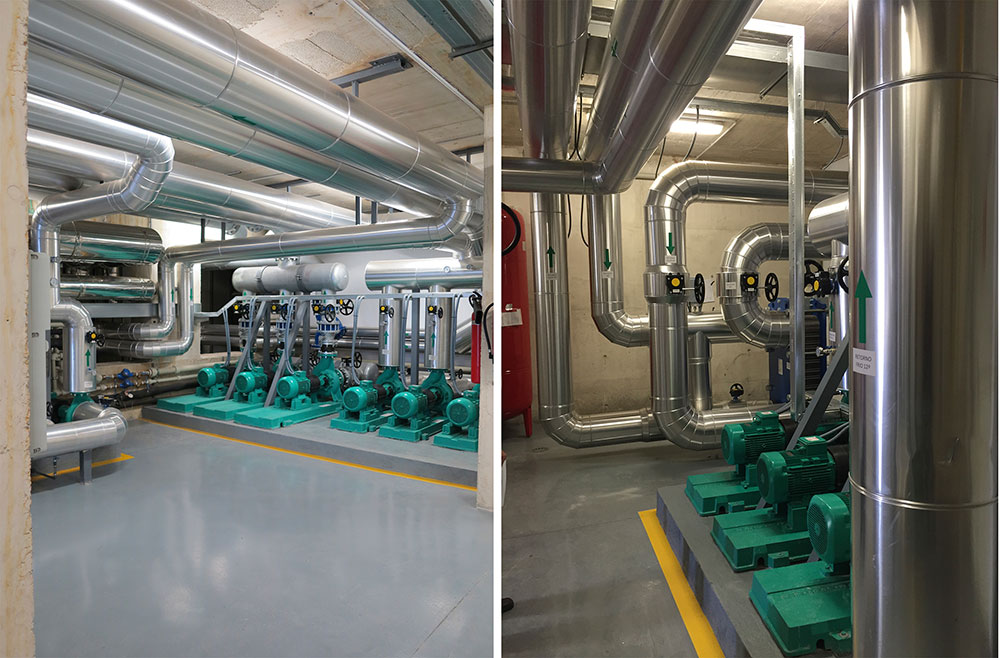

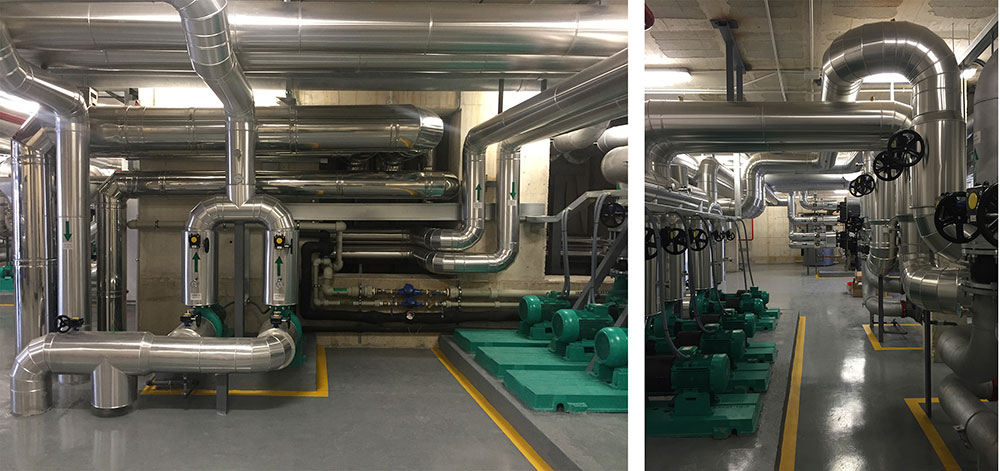

El agua así producida, se distribuye mediante una red a cuatro tubos constituida por tuberías de acero negro electrosoldado de 10" convenientemente aisladas, las cuales transcurren a lo largo de la galería subterráneas transitables. Las acometidas a cada edificio se producen a través de esta red principal, siguiendo un esquema de caudal de agua variable con el consiguiente ahorro de energía.
La distribución de espacios es muy sencilla, y responde a las necesidades de registro, mantenimiento y disposición de cada uno de los equipos, así como las necesidades de seguridad y evacuación. En la cota inferior (386.66) se dispone la sala de calderas, que contiene las calderas gas, de biomasa, el grupo electrógeno y los silos de biomasa necesarios; así mismo se encuentran los espacios reservados para los cuadros generales de B.T., celdas de M.T. y para los transformadores. En la planta superior (390.16) se sitúan las bombas, enfriadoras, equipo de absorción y depósitos de acumulación de agua. En el extremo Sur-Este de los espacios de centralización, se dispone una escalera de registro de bajada a la galería de instalaciones subterránea, que conecta la cubierta de la centralización (cota 390.00) con la galería.
Todas las estancias y equipos tienen ventilación natural por fachada, y poseen una dimensión de huecos que permitirá la sustitución de equipos en el futuro, ya que para facilitar estas tareas se ha previsto que las carpinterías de lamas existentes puedan desmontarse con su bastidor completo para facilitar la completa accesibilidad de los equipos.
Todos los edificios existentes en el Campus Científico Tecnológico se abastecen desde el punto de vista de las instalaciones (climatización, fontanería, fontanería contra incendios, electricidad en media y baja tensión, telecomunicaciones, etc.) a través de la galería de instalaciones subterránea que atraviesa el Campus de Este a Oeste y que es abastecida por la centralización de producción energética descrita.
Desde un punto de vista más técnico, la dotación de instalación centralizada de producción y distribución de agua fría y caliente del Campus se ha diseñado con una muy elevada eficiencia, que permite a dicho Campus a tener una clasificación energética global tipo B.
La centralización se ha dimensionado para distribuir un total de 3.000 kW frigoríficos y 2.500 kW térmicos en forma de agua fría a 7/12 C y agua caliente a 45/40 C. En esta primera fase, se equipa la central mediante dos plantas enfriadoras con compresor de tornillo de 1000 kW de potencia frigorífica unitaria, una de ellas recuperadora, así como de una caldera de gas natural de 1000 kW.
Se ha dotado a dicha central de una caldera de biomasa de 350 kW, y un equipo de absorción de 500 kW, lo que permite producir tanto frío como calor con electricidad, gas natural o biomasa,
El agua así producida, se distribuye mediante una red a cuatro tubos constituida por tuberías de acero negro electrosoldado de 10" convenientemente aisladas, las cuales transcurren a lo largo de la galería subterráneas transitables. Las acometidas a cada edificio se producen a través de esta red principal, siguiendo un esquema de caudal de agua variable con el consiguiente ahorro de energía.
